Амбушюры своими руками на примере ТДС-5

Обладатели полноразмерных и накладных наушников рано или поздно обязательно сталкиваются с тем что амбушюры теряют первозданный вид и консистенцию. Так случается, что зачастую нету возможности найти либо купить новые амбушюры. Поэтому сегодня рассмотрим как сшить амбушюры своими руками.

Данная статья — рерайт моей первой статьи, написанной специально для аудио форума lossy.ru . Переписать ее было решено, после обнаружения ее и на других интернет ресурсах. Вот они, авторские права в рунете))

Размеры и форма амбушюр влияют на характер звучания наушников. Если вы решили сшить амбушюры своими руками в качестве замены износившимся, то размеры стоит выбирать исходя из оригинальных.

Мной амбушюры шились для восстанавливаемых ТДС-5, поэтому размеры были выбраны исходя из рекомендаций с разных источников. Я старался сделать их максимально тонкими и с как можно бОльшим внутренним диаметром

Чтобы сшить амбушюры своими руками понадобится:

  • Кусочек тонкой кожи либо дерматин
  • Поролон, который можно изъять из амбушюр других наушников. Губка для мытья тут увы не подойдет, поролон должен свободно пропускать воздух. Лучший способ проверить — попробовать через него подуть
  • Швейные принадлежности
  • Картон для создания лекала
  • Циркуль, для разметки картона

Подробнее об используемом материале

При выборе материала стоит стараться найти как можно тоньше. Шить из дерматина на мой взгляд проще. Собственно и найти его в продаже проще и дешевле. Выбирать лучше тот, который обладает тканевой основой. Можно и из велюра шить — все упирается в ваш вкус и возможность достать материал.

И кожа и дерматин чаще всего продаются метражом. Использованный дерматин продавался рулоном, шириной около метра. Я купил 20 сантиметров и даже при этом осталось около половины материала. Что касается цены вопроса, то обошлось такое счастье около 2 долларов.

Про поролон

На случай если ушей – доноров не нашлось, поролон должен быть вырезан с запасом. Он должен стягиваться в полтора-два раза, иначе амбушюр будет либо рыхлым либо излишне плотным. Оба варианта отрицательно скажутся на его удобстве.Оптимальный вариант, на мой взгляд — это прибавить 0.5-1см к внешнему радиусу, и отнять столько же от внутреннего. А по толщине раза в 1.5-2 толще планируемого.

Делаем лекало, обводим, вырезаем

Первым делаем размечаем циркулем будущее лекало на плотном картоне.
Для большей наглядности запасы оставленные на швы закрашены желтым. Как видно было оставил по 2.5 мм с каждого края. Если вы используете кожу, то лучше сделать запас в 4-5 мм.

Амбушюры своими руками на примере ТДС-5

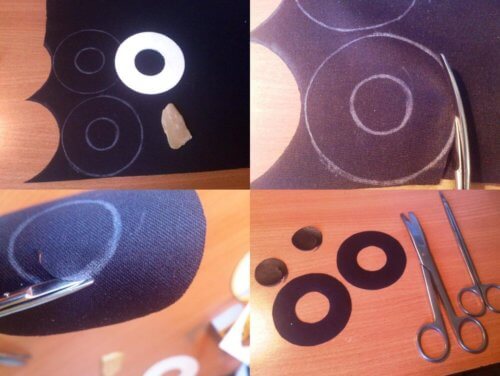

Теперь вооружившись кусочком мыла размечаем наш дерматин по тыльной стороне и вырезаем по два круга для каждого из амбушюр.

Амбушюры своими руками на примере ТДС-5

Пора шить!

Совмещаем между собой вырезанные кольца и прошиваем их мелкими стежками по внутреннему краю. Для пущей фиксации кольца были склеены скотчем. Можно воспользоваться прищепками, главное исключить смещение относительно друг друга.

Амбушюры своими руками на примере ТДС-5

Если в хозяйстве имеется швейная машинка, то неплохо было бы ей воспользоваться.

Амбушюры своими руками на примере ТДС-5

Ориентируясь по лапке на моей швейной машинке,я прошил немного дальше от края чем руками. Ничего страшного в этом нет, просто внутренний диаметр будет еще немного больше, а сам амбушюр тоньше.

Амбушюры своими руками на примере ТДС-5

Если же машинки у вас нет, то можно и вручную прошить пару раз. Главное чтобы шов был равномерный и при растяжении не было просветов.

Амбушюры своими руками на примере ТДС-5

Т.к сшитая заготовка будет выворачиваться, то будет лучше срезать лишнее по внутреннему краю.

Амбушюры своими руками на примере ТДС-5

Придаем толщины

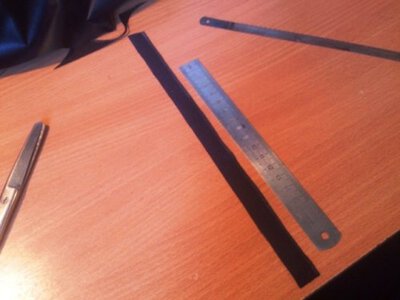

Для того, чтобы амбушюры обладали толщиной нам потребуется вырезать еще полоску, ширина которой будет определять будущую толщину. Так же как и прежде оставляем 2-3 мм на шов.

Амбушюры своими руками на примере ТДС-5

Из рекомендаций мной была выбрана толщина около сантиметра, остальные пол сантиметра были оставлены на швы.

Амбушюры своими руками на примере ТДС-5

По длине полоска была вырезана с запасом, на глаз. Для более точного расчета стоит взять в руки калькулятор и вспомнить школьные годы ,в частности то,что

Длина окр = 2 * 3.14 * внешний радиус амбушюра

Для радиуса 37.5 получилось около 23.5 см. Так что вырезаем 25 см и не паримся.

Амбушюры своими руками на примере ТДС-5

Сшиваем край полоски с краем одного из колец.

Амбушюры своими руками на примере ТДС-5

Когда круг будет пройден — оставляем нахлест 0.5-1 см и отрезаем лишнюю часть полоски. Вот так это выглядит после прошивки на швейной машинке.

Амбушюры своими руками на примере ТДС-5

Вставляем поролон

Наша заготовка все больше начинает напоминать амбушюр. Теперь дошло дело и до поролона.

Амбушюры своими руками на примере ТДС-5

Вдеваем заготовку в поролоновое кольцо и насаждаемся проделанным. Дело осталось за малым.

Амбушюры своими руками на примере ТДС-5

Второй шов будет с наружней стороны. Поэтому сшивать полоску со вторым кольцом стоит приложив их изнаночными сторонами друг к другу. Не допускайте, чтобы шов проходил через поролон.

Амбушюры своими руками на примере ТДС-5

После того, как очередной круг будет пройден — мнем амбушюр в разные стороны. Нужно это для того, чтобы поролон равномерно распределился внутри.

Амбушюры своими руками на примере ТДС-5

Отделка края

У ТДС-5 крепление амбушюра осуществляется приклейкой. Поэтому было решено просто обшить край декоративной ленточкой

Амбушюры своими руками на примере ТДС-5

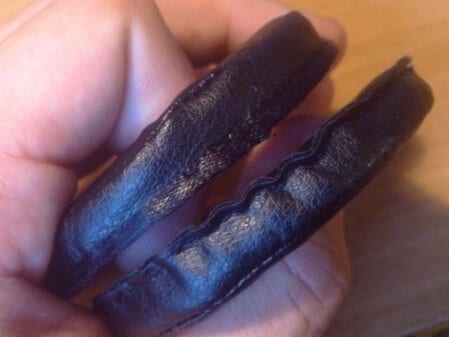

Она явно сделала край более аккуратным.

Амбушюры своими руками на примере ТДС-5

Если же у ваших наушников имеется бортик, то к амбушюрам следует пришить еще одно кольцо, которым оно и будет крепиться, а уже после обшивать декоративной ленточкой.

Амбушюры своими руками на примере ТДС-5

Вот собственно и все, цель достигнута. Амбушюры своими руками были сшиты и прекрасно дополнили Прекрасную советскую изодинамику в лице ТДС-5.

Амбушюры своими руками на примере ТДС-5
