Весьма распространенный комбинированный измерительный переносной прибор Ц4324 по сегодняшней классификации можно назвать мультиметром или тестером. Прибор Ц4324 предназначен для измерения постоянных и переменных напряжений и токов, а при наличии батареек так же и сопротивления. Что же представляет из себя прибор Ц4324, схема его внутренностей и как им пользоваться.
Сам я являюсь обладателем двух Ц4324, изготовленных в один год но из разных партий. К слову это 1982 год.

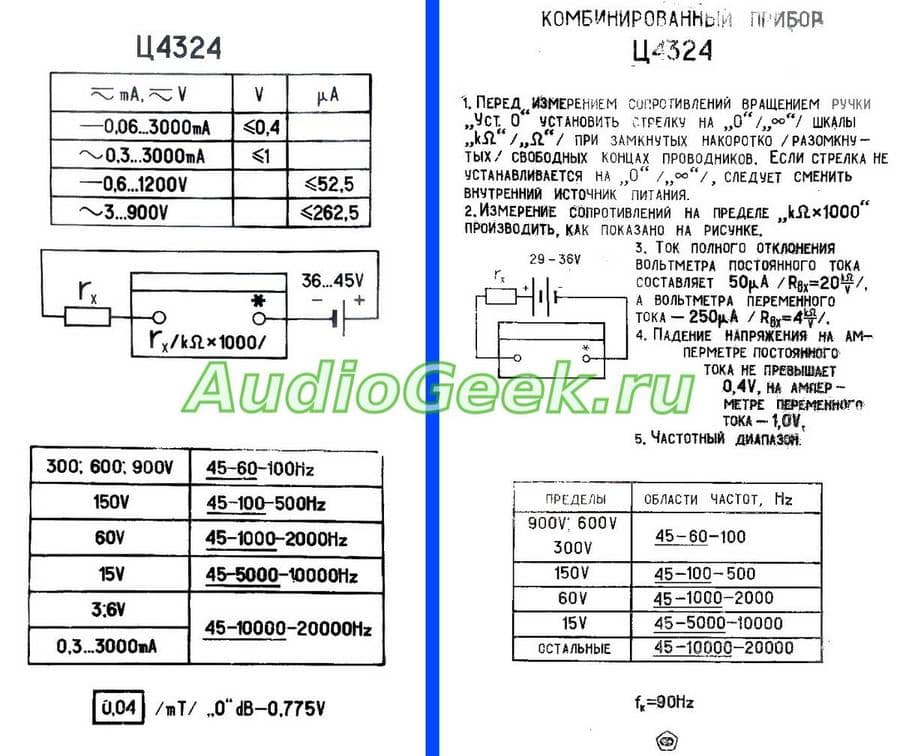

Оба прибора идентичны, за исключением надписей на нижних крышках. Они дополняют друг друга:
Как пользоваться Ц4324 — инструкция
Ц4324 имеет весьма широкие диапазоны измерения по всем величинам. Он не уступает, и даже превосходит многие современные мультиметры как по точности так и по возможностям.
Выбор диапазона измерения осуществляется вращением кругового переключателя. А выбор режима измерения переменной либо постоянной величины тока/напряжения, либо же режима измерения сопротивления производится нажатием одной из кнопок 3-х клавишного переключателя.
Т.е. для того, чтобы измерить напряжение либо ток при помощи Ц4324, в зависимости от того какая это величина постоянная (черточка – ) либо переменная (волнушка ~ ) необходимо нажать соответствующую кнопку переключателя. Затем выбрать нужный диапазон измерения.
Если вы не знаете, какое напряжение или ток будет измеряться, всегда ставьте сначала на максимальную шкалу, иначе спалите любой прибор!
Как померить напряжение в розетке — Ц4324
В качестве примера использования Ц4324 рассмотри как измерить напряжение в розетке. В идеале напряжение там 220 вольт переменного тока. Поэтому нажимаем клавишу с волнушкой(~ т.е переменка).
Теперь нужно выбрать диапазон измерения. Т.к мы знаем что в сети напряжение 220В, то выбираем шкалу в 300 вольт и только после этого вставляем щупы прибора в розетку.
Выбранные 300 вольт означают, что теперь вся шкала прибора (максимальное отклонение стрелки вправо) это 300 вольт. Соответственно, нужные нам 220 вольт будут располагаться на самой верхней из нарисованных шкал на отметке 22. Рядом с каждой из шкал есть условное обозначение для чего она нужна.
На фото выше, вставленный в сеть прибор показывает напряжение около 225 Вольт.
Диапазоны шкал Ц4324
- Переменное напряжение (Вольт): 3 , 6 , 15 , 60 , 150 , 300 , 600 , 900
- Постоянное напряжение(Вольт): 0.6 , 1.2 , 3 , 12 , 30 , 60 , 120 , 600 , 1200
- Постоянный ток (мили Ампер): 0.06 , 0.6 , 6 , 60 , 600 , 3000
- Переменный ток (мили Ампер): 0.3 , 3 , 30 , 300 , 3000
- Сопротивление (кило Ом): 0.01 , 1 , 10 , 100 , 1000
При измерении величин переменных напряжений и токов имеются ограничения по частотному диапазону. Эти ограничения зависят от выбранного диапазона измерений и приведены в таблицах на задней крышке ( см. рис. выше).
Схемотехнически, для измерения переменных напряжений и токов используется выпрямитель на двух диодах Д9Д (см. Схему ниже). Для точного измерения переменного напряжения более высокой частоты следует использовать схему Активного выпрямителя.

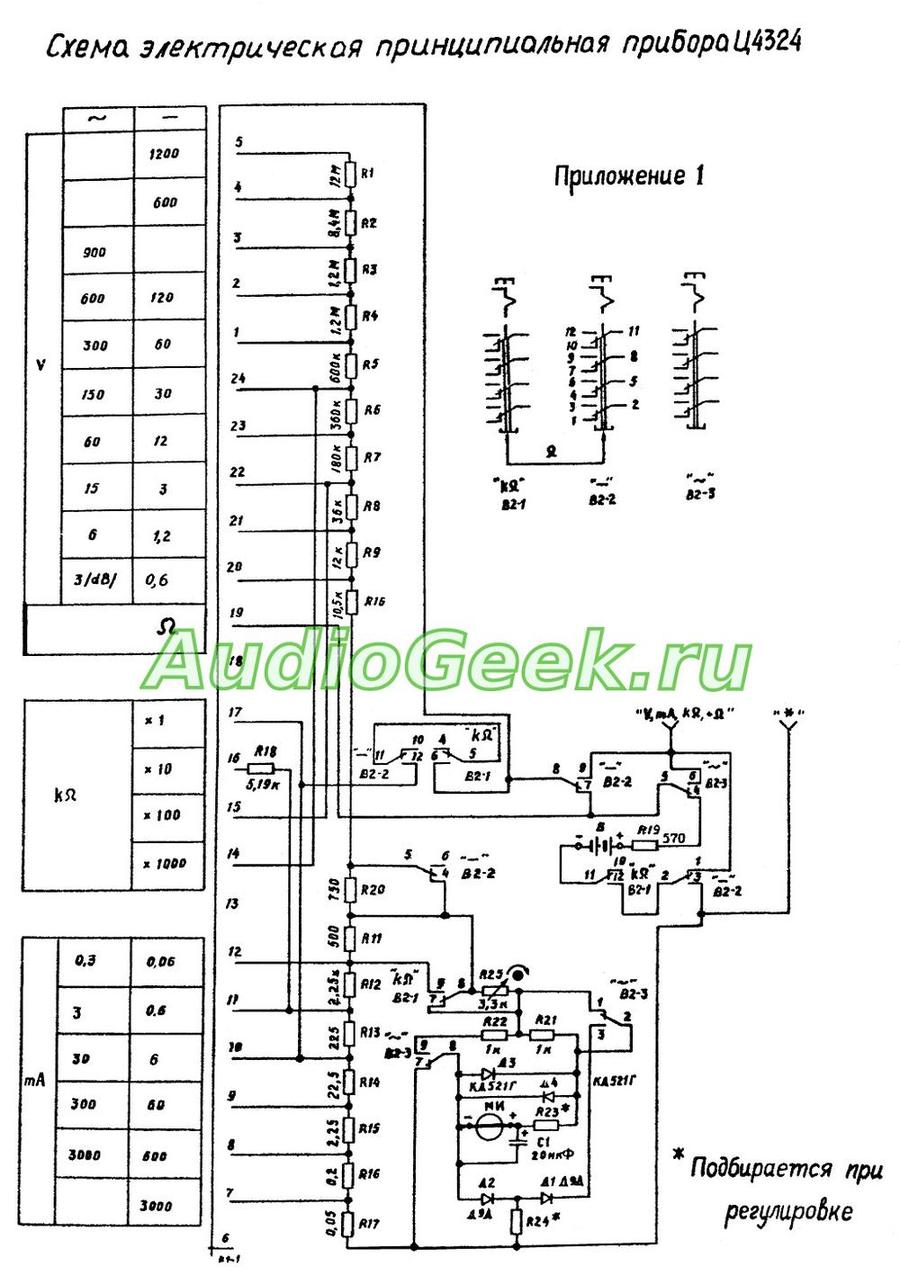

Принципиальная схема прибора Ц4324

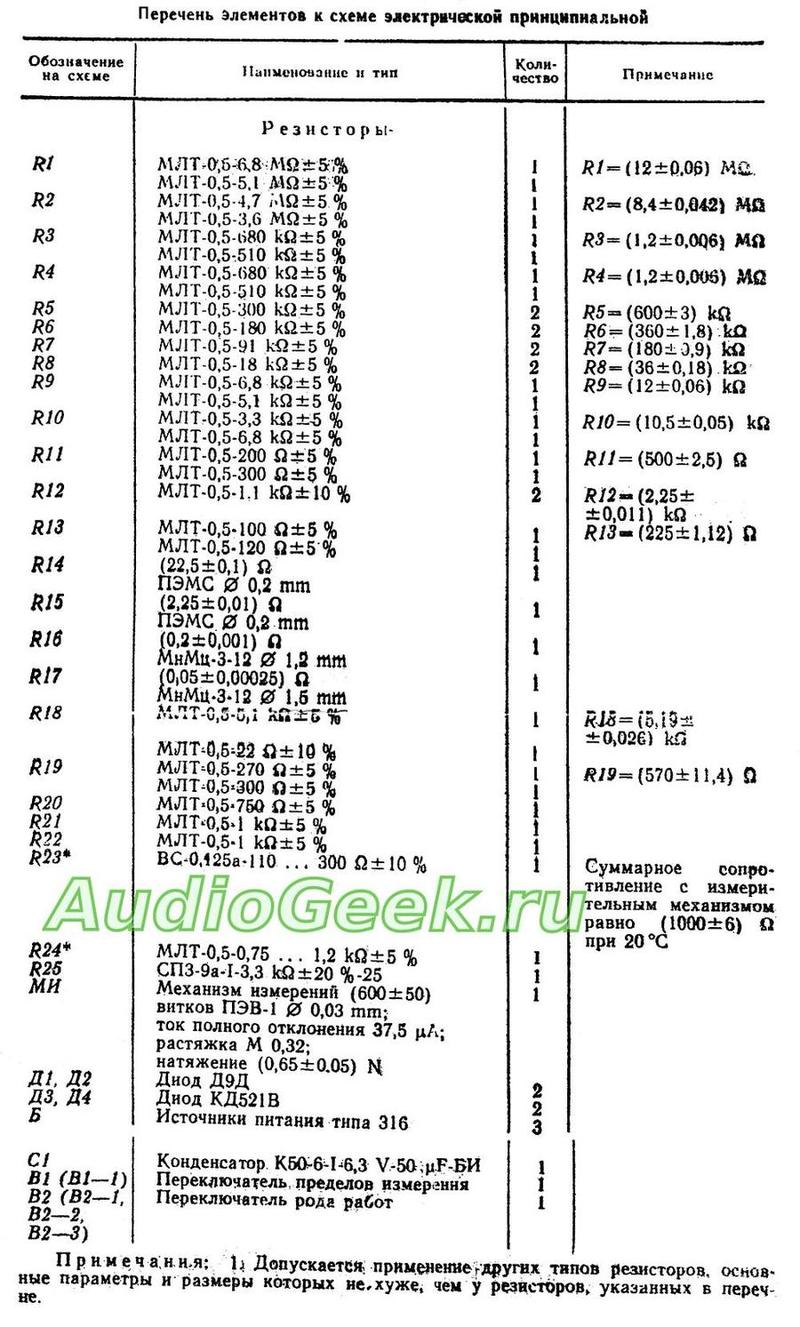

Список использованных в схеме деталей
Схема расположения элементов комбинированного прибора Ц4324
Заключение
Комбинированный прибор Ц4324, не смотря на почтенный возраст, по праву заслуживает почетного звания Мультиметр. Он и по сей день перекрывает большую часть потребностей пользователей таких приборов.
Напоследок, стоит сказать, что наибольшая погрешность головок стрелочных приборов проявляется в первой трети шкалы. Ввиду этого рекомендуется выбирать диапазон измерения так, чтобы измеряемая величина не приходился на начало шкалы.
Замечательный прибор Ц4324.Пользуюсь им уже 30 лет. К сожелению при неправильном измерении сгорел кнопочный переключатель.Я его востановил, но что-то ещё.Прибор не работает,а так бы хотелось его востановить.Монтажная плата прибора двухсторонняя без опознавательных знаков номеров радиоэлементов.Разбирался по принциальной схеме-запутался.Подскажите, кто знает, где найти монтажную схему прибора?
Монтажной схемы я тоже не нашел, но схема довольно простая и при небольшом терпении, можно просто вызванивать проводку по схеме. Кстати, некоторые сопротивления в приборе не соответствуют прописанным в схеме.
у меня есть, напишите почту вышлю фото принципиальной схемы.
номиналы на схеме помеченные звездочкой, означают, что подбираются в ручную. При сборке))))
Схему монтажа элементов легко нашел в Яндексе по запросу «Ц4324 схема монтажная»
Хотел здесь ссылку вставить, но, видимо, нельзя, не проходит.
Здравствуйте, Владимир!
Спасибо за дополнение!
Да система антиспам блокирует ссылки в комментариях, сейчас я добавлю вашу картинку в статью)
Еще раз спасибо за картинку. Добавил ее в статью.
какие резисторы смотреть если не доконца отклоняется стрелка при замкнутых шупах на пределе 100 к ?
