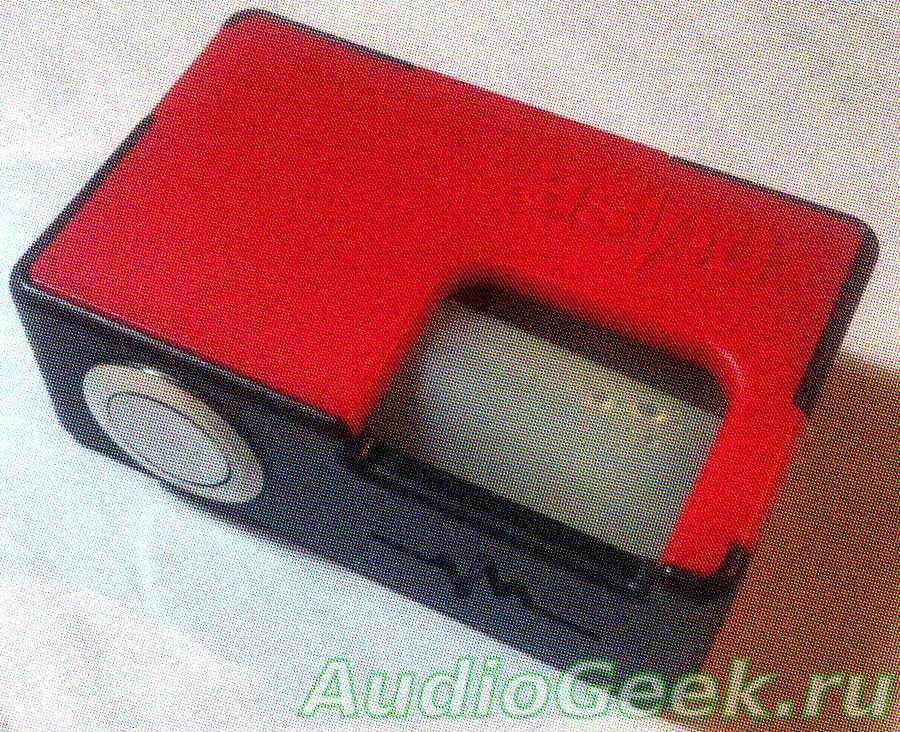

Сквонк от Pulse BF Box Mod от Vandy Vape очень милый и удобный боксмод. Еще больше радует его низкая стоимость при таком весьма качественном изготовлении. Но сегодняшняя статья — это не обзор упомянутого вейпа, это его разбор. Так уж получилось, что при вставлении бутылочки, кнопка была душевно залита жижей. Жижа даже умудрилась проникнуть в закрома кнопки. Так что не парит вейп, а при нажатиях кнопка откровенно хлюпет, пускает пузыри и срабатывает через раз. Лечим…
Вейп не парит
Антивандальная кнопка, которую так полюбили производители вейпов, получила свое название благодаря полностью закрытой и неразборнрй конструкции, лишающей потенциальных вандалов возможности выковырять или выкрутить ее. Такие кнопки чаще всего используют в местах общественного пользования, например в лифтах.
Чтобы раскрыть данную кнопку придется изрядно постараться, но в любом случае сделать это не повредив ее не получится. Синяя пластмасска, с контактной группой завальцованна в металлический корпус. Так что вариант разобрать и собрать обратно, увы, не катит. Вариант разбора можно посмотреть на видео:.
Жижа в кнопке вейпа
К счастью глицерин, как и полипропиленгльиколь, являющиеся основными компонентами жижи для вейпа, растворяются в воде и в спирте. Вывод напрашивается сам собой — нужно изъять кнопку и промыть ее.
Для наших целей крайне желательно использовать чистый спирт. Даже если часть его и останется во внутренностях кнопки, то легко испарится без внешней помощи. Вода же, без дополнительной просушки останется надолго и наверняка навредит контактам.
При наличии достаточного количества спирта и лени нежелании изымать кнопку, можно целиком погрузить вейп в спирт. Но так ведь не интересно, руки и разум жаждят расчлененки. Будет много картинок, поехали…
Как разобрать вейп
Первым делом для извлечения кнопки следует отпаять ее нижний контакт. Он припаян к медной шине, служащей одновременно и контактом для аккумулятора. Шина проходит под задней крышкой боксмода. Для ее отпаивания необходимо поддеть шину чем-то плоским и тонким, например, лопаткой для телефонов. Подойдет и отвертка.
Давая небольшое натяжение шине, нужно со стороны пайки ткнуть в контакт кнопки разогретым паяльником.
Контакт шины должен вылезти с задней стороны. Оставляем лопатку вставленной под отпаянной шиной, чтобы мирно торчащий контакт не мешал нашим дальнейшим манипуляциям..
Наверное лучше бы воспользоваться им, но плоскогубцы лежали ближе. Начав откручивать было решено, что 510 коннектор лучше тоже извлечь. Шайба коннектора держит также и минусовой контакт аккумулятора. На резьбе коннектора есть сточенная грань, чтобы он не прокручивался.
Имея полный доступ, наконец, выкручиваем кнопку:
Промываем кнопку
Нам потребуется емкость для промывания в спирте. Для этих целей был безжалостно зарезан пластиковый пузырек от спирта. Отправляем кнопку в емкость и заливаем спиртом с горкой.
Так как нам необходимо промыть все потроха кнопки вейпа, то начинаем активно нажимать ее, наблюдая за тем как из нее выходи что-то невнятное.
Можно вытащить кнопку из спирта, продолжить нажимать, чтобы выдавить из нее неясную жидкость, затем снова погрузить в спирт. В общем, чем изощреннее произойдет пытка кнопки в спирте, тем лучше. после этого спирт следует заменить и повторить всё в чистом спирте.
Вытряхиваем и выдавливаем из кнопки все остатки . Вуаля, кнопка готова! Теперь собираем все в зад, ну в смысле как было. Особых интересностей в процессе сбора нет, стоит остановиться лишь на моменте припайки и установки кнопки.
Припаиваем кнопку вейпа
Т.к. и кнопка и бокс сделаны из пластика, то сильно жарить контакты паяльником категорически противопоказанно. Старайтесь чтобы касание паяльником длилось не более 3-х секунд. Для этого следует немного подготовиться.
Берем спичку и затачиваем ее, после чего тыкаемся паяльником в контакт и быстро вставляем спичку в отверстие контакта. Это позволит прочистить его от олова.
После этого вкручиваем кнопку. В случае Vandy Vape Pulse важно, чтобы кнопка правильно «встала». Т.е. вкрутить стоит так, чтобы паянный контакт оказался внизу, а гайка не мешала закрытию крышек. Не знаю как инженеры под руководством дяди Тони так все рассчитали, но на удивление все получилось само собой.
Чистим клеммы аккумулятора
Раз уж коннектор мы откручивали, то минусовой контакт оказался у нас в руках. Он тут медный, а меди свойственно окисляться. Не помешает его очистить. Можно воспользоваться мелкой наждачкой. Но лично мне для таких целей очень полюбилась абразивная резинка. Это та, которая сине-оранжевая и стирает ручку. У меня эта резинка старше меня самого, зато оочень эффективная. Чистка явно идет на пользу:
Возвращаем коннектор на законное место. Вкручиваем в него атомайзер, вставляем батарейку и парим вкусную жижку. Теперь вы знаете как разобрать Pulse BF Box Mod от Vandy Vape если не парит вейп.
Ну и напоследок еще одно видео по теме посему не парит вейп и как разобрать и как починить кнопку вейпа:
