Как наушники от Xiaomi остались гарнитурой

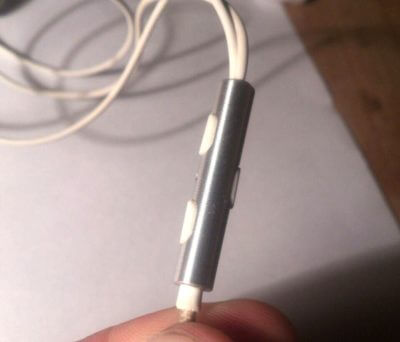

Попали ко мне на ремонт наушники Xiaomi. Вернее это была гарнитура, у которой около пульта переломился провод. Ввиду полной неопределенности с разбором этого пульта, был заранее обговорен “план Б” с урезанием гарнитуры в полномочиях и превращением ее в наушники, но этого не потребовалось….

Гарнитура была исцелена. О чудесном выздоровлении гарнитуры и повествует сегодняшняя статья.

По началу предполагалось, что внутренности этого металлического цилиндра залиты клеем, и придется ой как помучиться, чтобы выковырять его. Ничего более интересного придумано не было, поэтому со стороны наушников была выдернута резиновая затычка

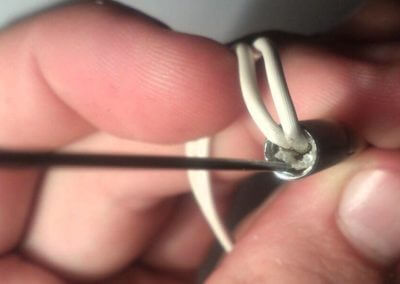

Под ней был обнаружен полупрозрачный пластик, который был принят за клей. Ввиду этого были предприняты попытки его извлечения. Но в какой-то момент все же пришло понимание что это не совсем правильный путь:)

Сапожный крючок мучает пластмассу

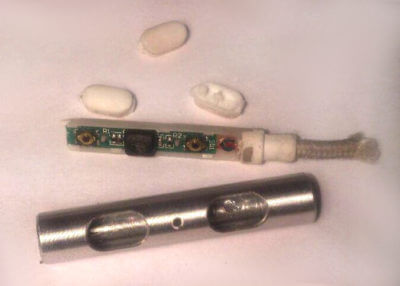

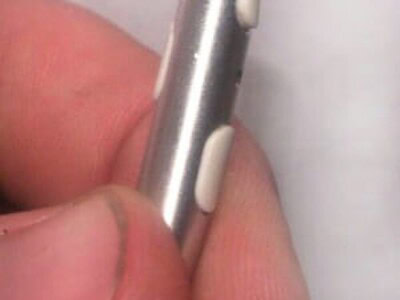

А чтобы пойти правильным путем, как выяснилось, достаточно подцепить мелкой отверткой кнопочки, которые держатся двумя зубчиками на концах

Затем вытащить эти кнопочки

И тогда немногочисленные внутренности пульта можно спокойно вытянуть за провод.

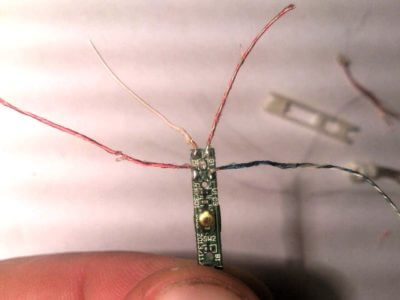

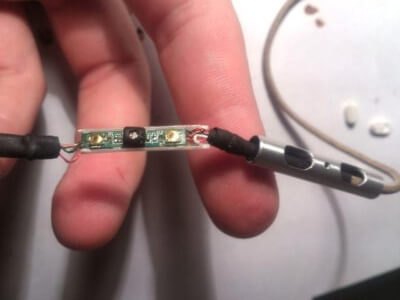

Ничего сверхъестесственного не наблюдается. Ну что ж, тогда займемся припайкой проводов.

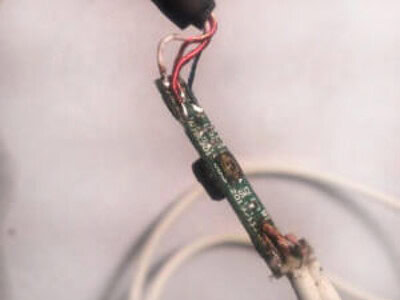

Это еще заводская пайка. Среди торчащих не хватает одного центрального провода, простите, отвалился)

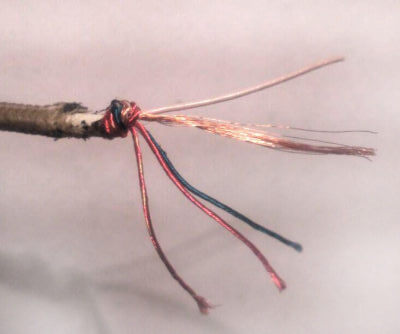

Перед подпайкой провода были оголены и связанны в узелок.

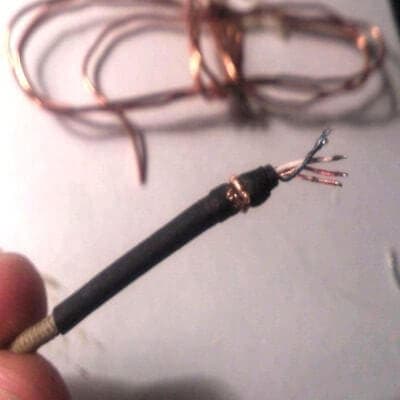

Узелок завязывался не просто так. Поверх был посажен термокембрик, а поверх кембрика расположилось колечко из толстой медной проволоки.

Термокембрик нужен для общего укрепления этого участка провода и того, чтобы проволокой ничего не передавилось и не замкнулось. А колечко нужно как фиксатор, чтобы держаться в пульте.

Подготовка нижней части закончена, теперь верх. Провода идущие к наушникам были нагло отрезаны.

Первым делом на провод каждого из наушников было одето по кусочку термокембрика, также один кусочек был одет поверх обоих проводов.
Затем изоляция была счищена, а проводки залужены.

Проволочное кольцо было обжато еще одним слоем термокембрика, чтоб плотнее сидело. Были подпаяны все проводки.

Если есть проблемы с определением того какой провод куда, читаем статью: Чиним разъем гарнитуры или пять проводков на четыре контакта.

Когда с кембриками было покончено оставалось только собрать все воедино.

Только с 3 или 4 попытки удалось собрать так, чтобы все кнопочки нормально нажимались. Торчок с внутренней стороны резиночки для кнопки, которым нажимается сама кнопка, расположен не по центру и имеет значение как устанавливаются эти резинки.

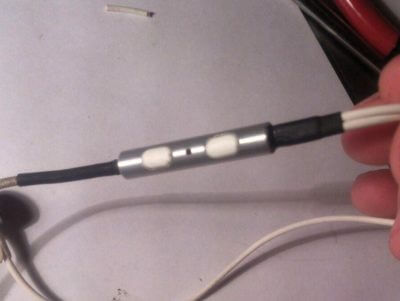

Когда пульт Xiaomi все же собрался, для окончательной фиксации со стороны наушников, там где была резиновая затычка, в него был залит полиэтиленовый клей.
Этим и завершилось исцеление.

Надеюсь материал оказался Вам полезен. Удачи!
